速度：0.2m/s-1.0m/s
载荷：6kn-8kn

1、电动吊杆

噪音：<45db
定位精度：±2mm
电机：静音型双制动电机减速机
减速机：斜齿轮减速机

传动方式：自排绳滚筒钢丝绳卷扬
滑轮：优质灰铸钢直径∅150，哑光黑色漆
安全设施：松绳检测、防冲顶、乱绳保护、上下限位、过载过流保护、防钢丝绳跳槽、超程保护。

2、灯光吊杆

灯光吊杆机简称为灯杆，是设置于舞台上空以桁架杆悬挂灯具升降的设备。灯具安装及检修需通过灯杆的升降实现。当人员检修及吊挂灯具时可将灯光吊杆降至舞台面1~1.5m位置，人员在舞台面进行吊挂检修操作。

升降速度：0.001m/s-0.2m/s；

额定载荷：6KN-12KN
噪音：<45db
定位精度：±2mm
电机：静音型双制动电机减速机
减速机：斜齿轮减速机

传动方式：自排绳滚筒钢丝绳卷扬
滑轮：优质灰铸钢直径∅150，哑光黑色漆
安全设施：松绳检测、防冲顶、乱绳保护、上下限位、过载过流保护、防钢丝绳跳槽、超程保护。

舞台吊杆，可分为：防火幕、前沿幕吊杆、对开大幕、对开二道幕（低幕）、边沿幕、

灯光吊杆、背景吊杆（功能吊杆）、天幕吊杆、电影荧幕吊杆；

设计顺序一般为以下步骤：

1.

防火幕：防火幕紧贴台口；一般超过1500坐，要求必须设计防火幕；

2.

前沿幕、

（徽标）：

防火幕以后，

间隔

300mm

左右；

若没有防火幕紧靠台口

200-300mm；

3.

对开大幕：舞台演区的***道对开幕，一般紧靠前沿幕，两者间隔

200-300mm，

长度大于台口长度

2-3米，两片幕布之间重叠

1-2米；对开大幕可设计均匀变频对开、电动

提升等多种方式；

4.

对开二道幕（三道幕）：

对开二道幕作为舞台***表演区和第二表演区的分割幕布，

可以根据3:2将***演区和第二演区分割，如：舞台进深12米以内，可以考虑设计2道对

开幕，第二道幕可以设计在7-8米的位置；若舞台进深超过12米，可以考虑设计二道幕、

三道幕，一般可以按照3:2:1或者2:2:1等设计，划分方法可以根据舞台表演内容和布景要求，分割比例满足美观和使用要求即可；如：舞台进深22米，可以考虑将第二道幕设计在9米位置，第三道幕设计在18米位置，18-22米的位置作为布景区域；

5.

边沿幕：边沿幕设计在对开幕之间，细化舞台比例，避免侧台穿帮，一般原则为两道边沿幕之间距离为2-3米；如，舞台进深22米，0-9米位置设计二道幕，在0-9米之间可以

0-3米设计一道边沿幕，3-6米位置设计一道边沿幕，6-9米设计一道边沿幕（或用对开大

幕代替也可以，对开大幕收回来可以视为一道边沿幕）；二道幕和三道幕之间也是按照以上方法设计；

6.

天幕吊杆：

天幕为舞台***后一道幕布，

一般设计在舞台***后，

也可与舞台后墙保留

一定空间作为走场使用；

7.

电影幕吊杆：电影幕吊杆，一般设计在大幕以后，***道边沿幕以前的位置，从距离上看不会超过舞台台口线3米；

8.

灯具吊杆：灯具吊杆分为顶光吊杆、逆光吊杆、天幕灯吊杆；

9.

顶光吊杆：***道顶光吊杆设计在大幕后侧，与大幕间距不低于300mm；第二道

顶光吊杆设计在***道边沿幕后侧，间距同样不低于300mm，第二道。

以此类推；基本满足每两道顶光灯杆之间按照***大3米距离均匀分布；

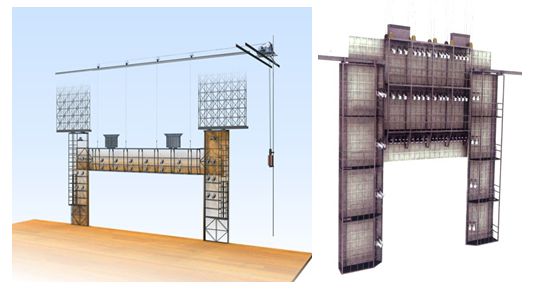

• 上一篇：活动假台口、灯光渡桥
